Пример иерархии


В конце обсуждения полезно рассмотреть пример POLYGON-RECTANGLE в контексте более общей иерархии типов геометрических фигур.

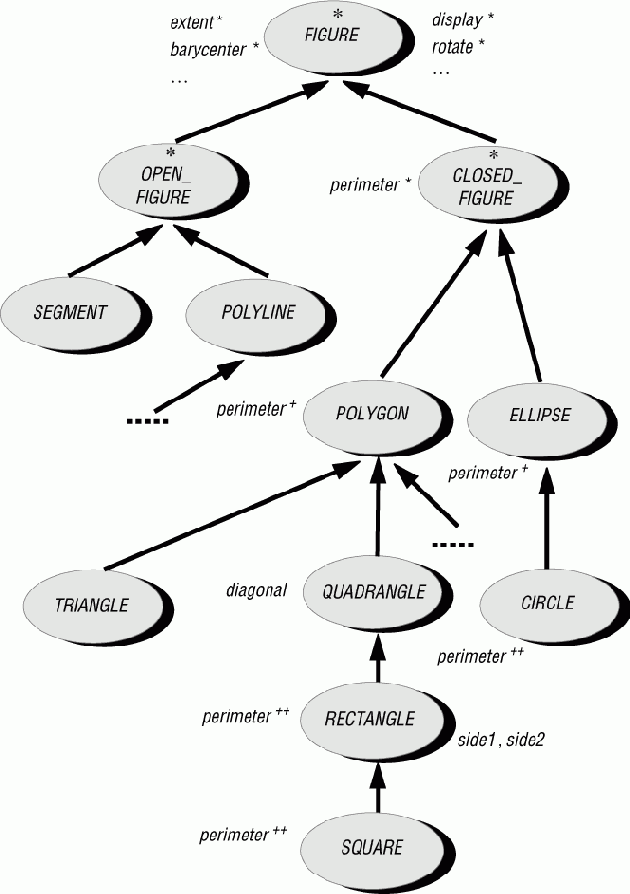

Иерархия типов фигур

Рис. 14.2.  Иерархия типов фигур

Фигуры разбиты на замкнутые и незамкнутые. Примером замкнутой фигуры кроме многоугольника является также эллипс, а частным случаем эллипса является круг.

Рядом с классами указаны их разные компоненты. Символ "++" означает "переопределено", а символы "+" и "*" будут объяснены далее.

Ранее для простоты RECTANGLE был наследником класса POLYGON. Поскольку указанная классификация основана на числе вершин, то представляется разумным ввести промежуточный класс QUADRANGLE для четырехугольников на том же уровне, что и классы TRIANGLE, PENTAGON и т. п. Тогда компонент diagonal (диагональ) можно переместить на уровень класса QUADRANGLE.

Отметим, что класс SQUARE, наследник класса RECTANGLE, характеризуется инвариантом side1 = side2. Аналогично, у эллипса имеются два фокуса, а у круга они сливаются в один, что определяет инвариант класса CIRCLE: equal (focus1 = focus2).
